名稱：電壓/電流信號傳感器 （智能型）

型號：DH-A-53M/SA

產品簡介：

消防設備電源監控系統能夠?qū)ο涝O(shè)備的電源進行實時的監控，通過檢測消防設備電源的電壓、電流、開關狀態等有關設備電源信息，從而判斷電源設備是否有斷路、短路、過壓、欠壓、缺相、錯相以及過流（過載）等故障信息并報警、記錄的監控系統。此系統具有可靠性、實時性并具有數字化、智能化、網絡化、自動化和連續監控的特性。實時反映出被監控設備電源的狀況，并集中顯示，從而可以有效避免在火災發生時，消防設備由于電源故障而無法正常工作的危急情況，保障消防聯動系統的可靠性。

應用范圍： 用于智能樓宇、高層公寓、賓館、飯店、商廈、工礦企業、國家重點消防單位以及石油化工、文教衛生、金融、電信等領域

功能特點：

1、滿足國標GB28184-2011《消防設備電源監控系統》的要求；

2、監測消防設備的主、備電源工作狀態；

3、監測消防設備電源過壓、欠壓、過流等故障；

4、監測消防設備電源中斷供電故障；

5、采用通訊供電方式供電，確保系統及人身安全；

6、以直接方式采集被監測回路的電壓、電流信號，誤差小于5%；

7、傳感器與監控器的通訊采用電力總線制通訊；

8、一組無源觸點輸出；

9、可選配剩余電流監測功能與測溫監測功能。

電壓/電流信號傳感器操作說明

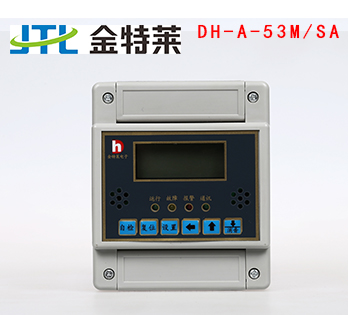

1、面板介紹

液晶屏：顯示正常工作、故障、報警等界面

2、LED指示燈說明

3、操作說明正常運行界面

a.電壓/電流信號傳感器正常運行時，1路三相四線電壓與一路三相四線路電流輪換顯示。

b.自檢:電壓/電流信號傳感器在正常運行時，按下自檢按鍵，可以對傳感器所有的功能器件進行功能的檢查，包括液晶屏、指示燈和蜂鳴器等。傳感器在自檢過程中，液晶屏全顯、指示燈全亮與全滅，蜂鳴器鳴叫。

c.過壓、欠壓與過流故障.電壓/電流信號傳感器的電壓測量范圍是187V～242V、電流的測量范圍是0～5A,當電壓大于242V時屬于過壓，當電壓小于187V時屬于欠壓 ，當電流的實時值大于5A是屬于過流，界面顯示如下，當傳感器監測到上述故障時，應要專業人員對故障線路進行檢測與維修，當線路恢復正常后，在按下復位按鍵，傳感器恢復到正常顯示界面。

d.缺相故障.當電壓/電流信號傳感器監測到線路中有缺相故障時，應要專業人員對故障線路進行檢測與維修，當線路恢復正常后，在按下復位按鍵，傳感器恢復到正常顯示界面。

相關傳感器設備：

電流信號傳感器 DH-A-53M/A(智能型)

消防設備電源狀態監控器DH-A-GM/LG（立柜式）

電壓/電流信號傳感器技術參數：
