一、概述
智能消防栓水壓探測器利用各種智能傳感器和低功耗物聯網通訊技術，實現對消防栓的傾斜、碰撞、水壓、高低壓報警等情況進行監控，將消防栓的狀態信息、水壓、報警等數據通過無線網絡實時發送給監控中心，監控中心對數據進行存儲、分析、查詢、報警處理等功能，并及時安排巡查人員進行現場取證、制止、恢復，幫助用戶實現對消防栓及時高效的監管。本產品采用隔離膜擴散硅壓力傳感器做為采集器的感壓芯片，帶高精度AD的微處理器，良好的貼片工藝，通過無線通訊模塊傳輸傳數據, 實現無線監控。自帶LCD液晶顯示屏及開機按鈕，可實現數據顯示、記錄、保存，壓力異常實時報警功能。主要用于有消防管道、消防栓的地方，方便現場隨時觀測壓力。

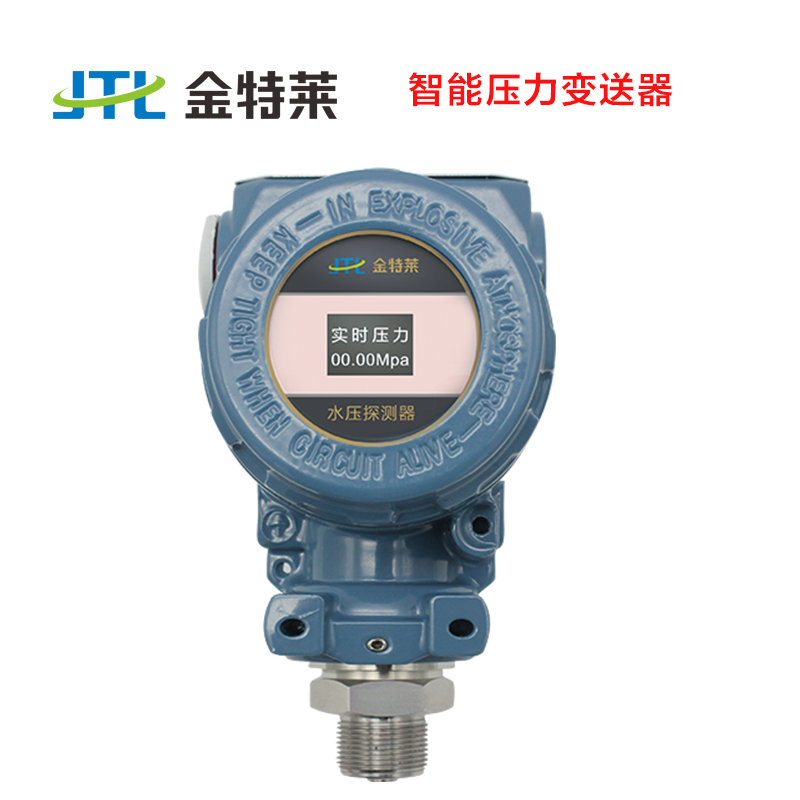

二、產品圖片
三、產品特點
具有反向極性和限流保護；激光調阻溫度補償；外部配接NB-DTU，可實現無線數據傳輸功能，可程控調節；抗振動、抗沖擊、防射頻電磁干擾；過載及抗干擾能力強，經濟實用穩定。
四、基本操作
1、上電開機
當探測器接通DC 24V時，探測器會上電開機。液晶屏會顯示如下開機界面。
2、實時壓力顯示界面
當探測器開機20秒后，顯示界面會自動跳到如下圖所示實時壓力顯示界面，顯示當前實際測量壓力。
3、地址設置
長按5秒“向上”鍵進入如下圖所示地址設置界面，進入地址設置界面后通過按“向上”“向下”鍵可設置探測器地址，地址設置完成后10秒后界面會自動跳到實時壓力顯示界面。
4、下限壓力設置
長按5秒“向下”鍵進入如下圖所示下限壓力設置界面，進入下限壓力設置界面后通過按“向上”“向下”鍵可設置探測器下限壓力，地址設置完成后10秒后界面會自動跳到實時壓力顯示界面。
5、報警功能
當探測器實際測到壓力小于下限壓力時，探測器會出現聲音報警，并顯示當前實際測量壓力。
五、產品接線
內部端子示意圖
整機接線示意圖
六、注意事項
1、 安裝時應根據產品連接方式和螺紋類型，查對現場接口是否與產品接口一致，連接時應慢速擰緊，不能把轉矩直接加到變送器殼體上，只能加在壓力接口的六方上；
2、接供電電源時應嚴格按照我公司接線說明進行連接；
3、本產品屬儀器，禁止隨意拆卸，嚴防碰撞，跌落，嚴禁以尖銳物體觸碰傳感器膜片，從而造成芯體損壞；’
4、變送器通電后即可使用，預熱30分鐘后輸出更穩定，使用中若發現異常，應關掉電源，停止使用，進行檢查，或直接向我技術部門聯系；
5、 壓力過載，接線錯誤，傳感器膜片損毀等造成的人為因素不在質保范圍內。
