名稱：微機保護裝置

型號：JTL-D

相關閱讀推薦：微機保護自動化監控系統

產品簡介：

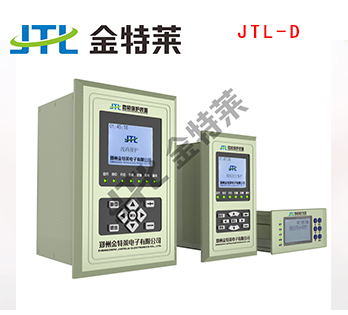

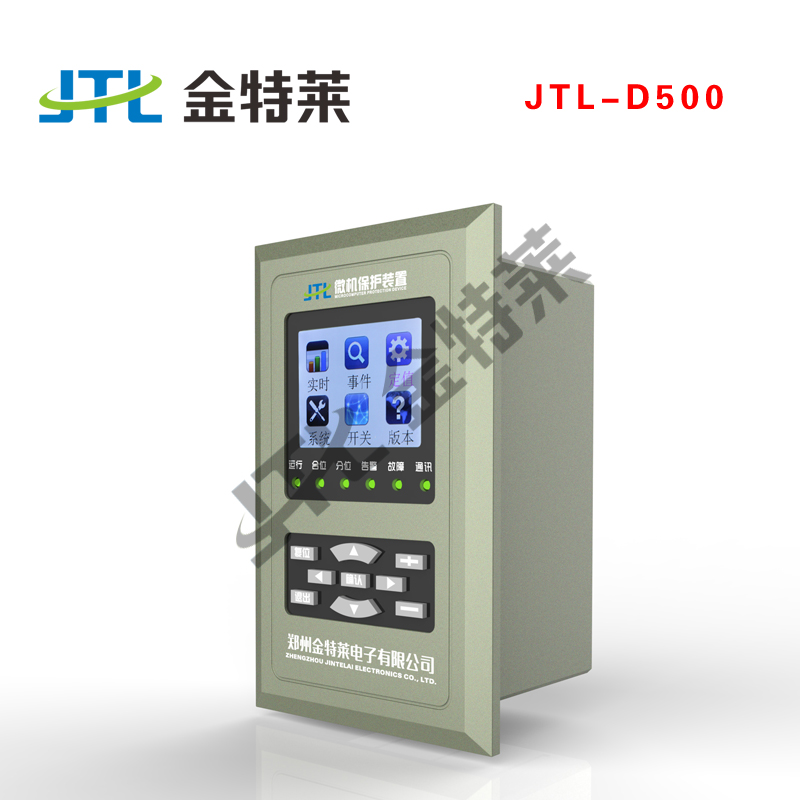

JTL-D系列微機保護裝置是我公司為了適應電力系統各發電廠、變電站、配電站等對繼保護的要求而專門開發的新一代微機型繼電保護設備。為35KV及以下電壓等級架空線路、電纜線路、變壓器、電動機、電容器、PT等一次設備提供完善的保護功能。產品外觀經過精心設計，可以分散安裝，也可集中組屏安裝。

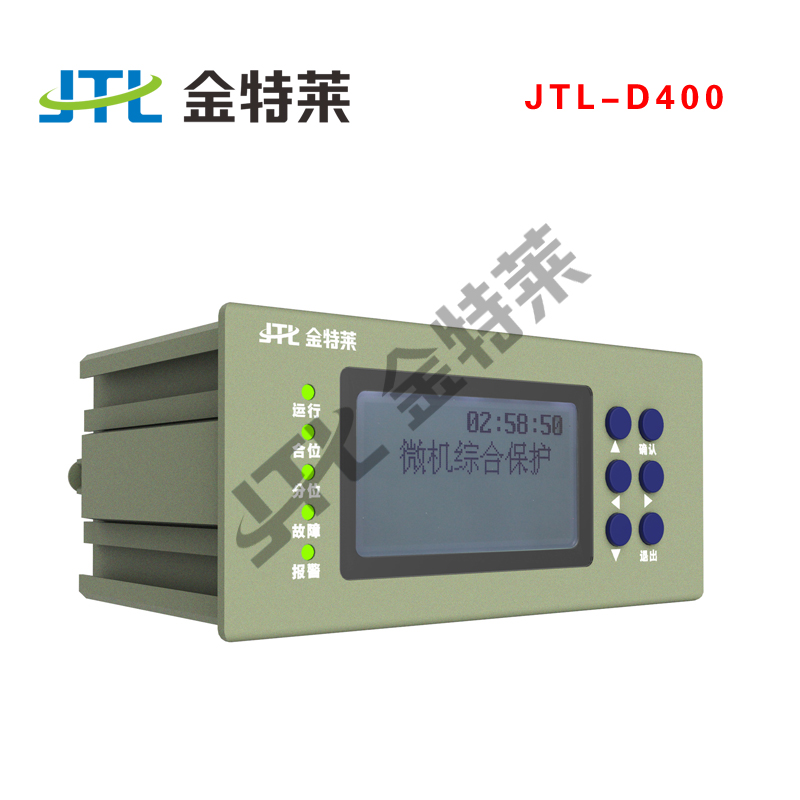

微機保護裝置產品選型表：

適用范圍 ： 電力系統各發電廠、變電站、配電站等

◆采用新型高集成度單片機開發平臺，總線不出芯片，抗干擾性能好。

◆采用統一的硬件框架、軟件平臺，產品一致性好。

◆裝置采用全密封鋁合金結構，抗電磁干擾能力強，外形小，安裝十分簡易。

◆保護功能配置靈活齊全，各種保護功能均可以通過控制字投退。

◆模擬量輸入、開關量輸入、電源輸入及通訊接口部分采用了變壓器隔離、光電隔離、TVS保護的抗干擾措施，使得裝置的抗干擾能力特別強。

◆裝置具備完善的自檢功能，當發現裝置工作不正常時可靠閉鎖保護出口，保證裝置不誤動。

◆采用專用時鐘芯片，由單獨的晶振支持，帶有備用電池，時鐘即使在裝置掉電后也能正確走時，使裝置能準確記錄各種故障信息。

◆裝置具有三級看門狗，外部硬件看門狗、CPU硬件定時器看門狗和軟件看門狗，保證裝置在任何情況下不會死機。

◆具有高速光電隔離RS485通訊接口，通訊穩定可靠，并向用戶提供開放的通訊協議，方便實現綜合自動化。

◆裝置中軟件采用模塊化設計，具有多種冗余措施，并經過了長時間的現場運行考驗，程序運行穩定可靠。

◆采用全中文液晶顯示界面，多層菜單顯示，顯示信息豐富，人機界面友好，無需復雜培訓即可完成調試工作。

微機保護裝置技術參數：

工作電源：AC/DC85—265V 允許偏差±20%，紋波系數不大于5%交流

電流：額定5A或1A （訂貨時注明）

交流電壓：57.7V或100V（訂貨時注明）

額定頻率：50Hz

功率消耗：直流回路不大于5W;交流回路不大于0.5VA

精確測量范圍：相電流0.1ln—20ln;零序電流0.1A—6.25A;電壓5V—160V

測量精度：電流0.5級;電壓0.5級

保護動作時間：在1.5倍定值下所有保護固有動作時間不大于35ms

開入回路：直流24V,5mA（裝置內部提供）

開出接點：可持續接通AC/DC220V,5A電流（純阻性負載）;

微機保護裝置外觀尺寸：
